化工设计过程中的提资-设备的基础提资

设备的基础条件通常用来给结构提供各种设备的基础信息和数据。有些院是管道提给结构，有些院是设备专业去提，这些只是分工不同。通常需要提供以下信息:设备定位，设备的重量（空重，充水重，附加重等），动静荷载（动设备），基础信息（螺栓信息，基础尺寸，预埋孔相关信息，基础标高等），对于高温高压设备还应注明管口的相关应力数据，还需要提供设备图等。 一般设备的定位通常可以体现到设备布置图上。

设备一般可以分为泵，容器，塔器，换热器，压缩机等，一般的标准设备和部分非标设备基础条件基本可以做成标准图，这样无论对于新手还是老手可以直接拿来套用，而且基本保证作图的准确度和效率，而且可以保证图纸风格一致，也有利于进行图纸的校审。

关于设备的基础提资，大部分数据都可以从设备图上找到，关于螺栓的预埋还是预留孔，对于新手来说可能不是太清楚，此处尽可能详细介绍一下。一般的设备的地脚螺栓是做预留孔，因为考虑到制造和安装的误差；但是对于大型的塔器，尽量采用带模板的直埋地脚螺栓，模板应由设备制造厂提供；对于小型设备可以考虑在基础上设置一预埋钢板，设备地脚螺栓直接焊到预埋钢板上；但是当地脚螺栓大于M48时，通常是预埋地脚螺栓。

关于地脚螺栓的规定，下图是《HG/T 20546-2009化工装置设备布置设计规定》的内容，供大家参考：

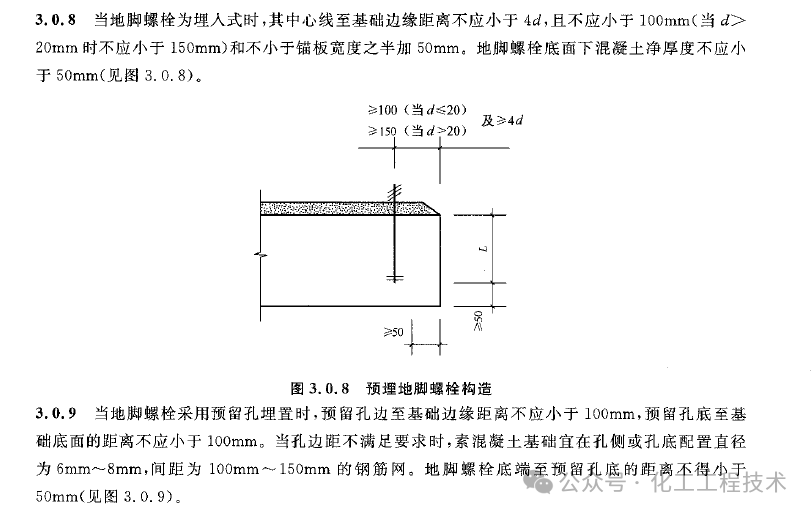

《HG/T 20643-2012 化工设备基础设计规定》也有相关的规定，其他内容大家也可以找来看看：

关于地脚螺栓预留孔的尺寸，可以参考下图：

以上基本是设备基础提资的基本要点，不同公司可能有不同的分工规定.
